基于迪文T5L0 ASIC的摄像头方案采用T5L0作为摄像头的主控，T5L0直接处理OV2640模组采集的画面信息，通过双绞线（FSK电源载波通信方式）将摄像头画面实时传输到同步显示。该摄像头方案带红外夜视、光敏检测功能，夜间监控画质清晰。可广泛应用于农业机械、环卫车、安防监控、新能源代步车等场景。

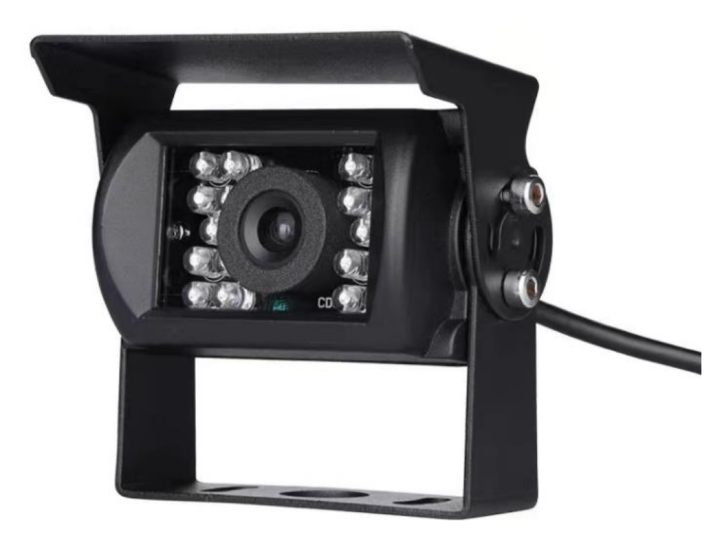

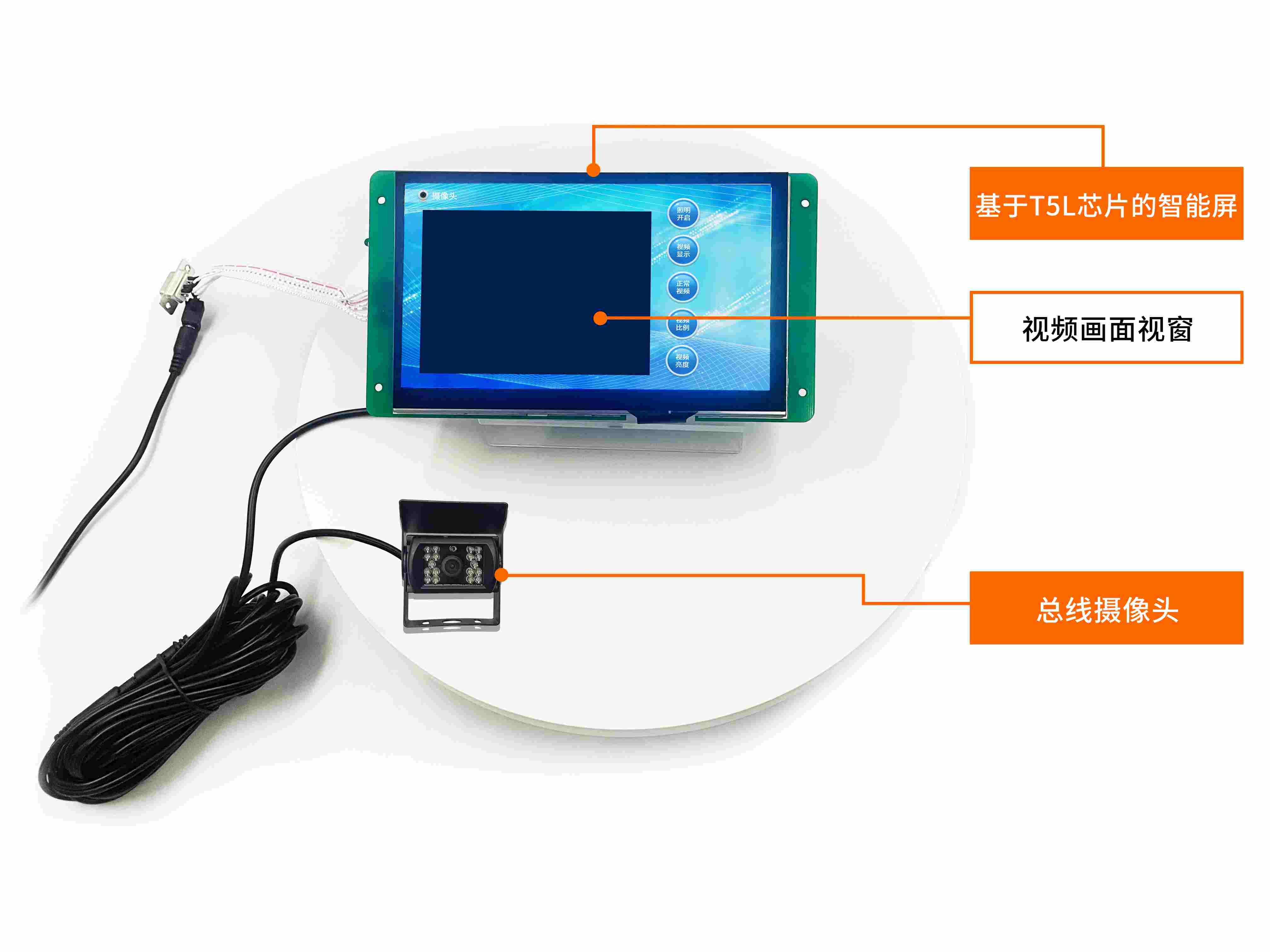

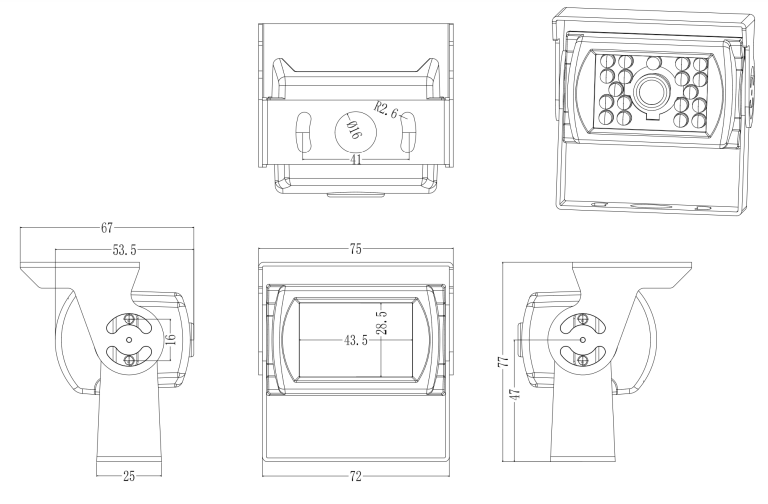

图1 产品实物图
一、方案特点
（1）性能强：
通信速率达35Mbps，显示流畅无卡顿；
FSK总线接口支持31路摄像头并联，本地同屏显示监控画面；
支持最远300米线缆传输长度。
（2）开发快：
摄像头通过2 pin的双绞线与迪文T5L系列DGUS屏直连；
使用DGUS工具“图层叠加控件”即可完成功能开发。
（3）支持亮度、缩放、镜像切换、冻结、红外灯调节等多种调节方式。
二、方案原理图

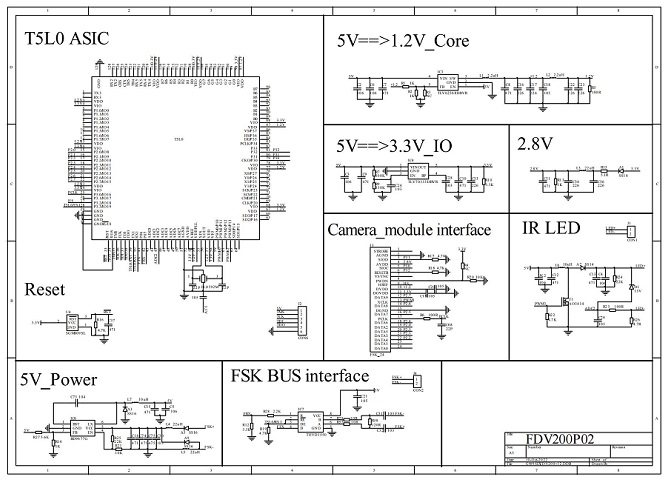

图2 T5L0 驱动板原理图

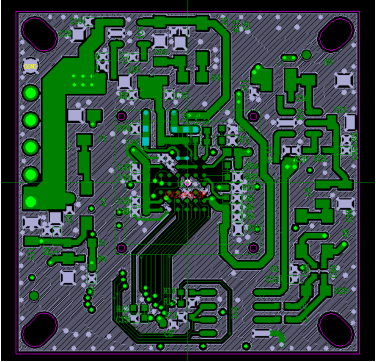

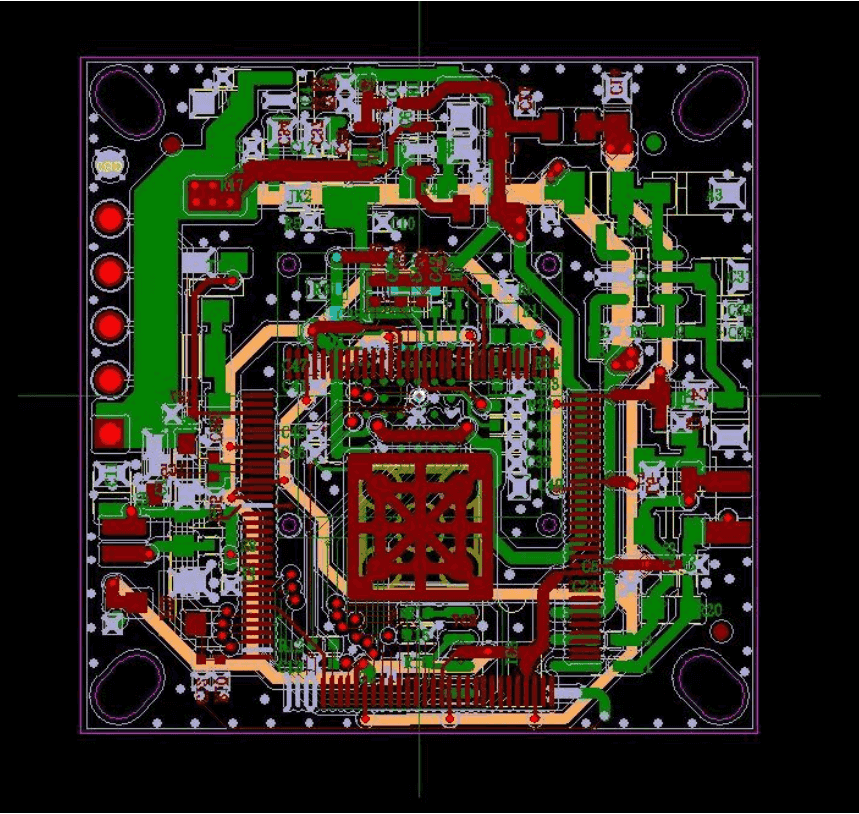

图3 PCB设计参考
三、摄像头整机硬件构成
T5L0芯片、感光芯片OV2640、外壳、镜头、灯珠、线材等。
四、 开发下载资料
摄像头驱动板烧录程序：
烧录方式：通过T5L JTAG 烧录器将程序烧录至驱动板；如使用成品摄像头，则通过 T5L JTAG 烧录器烧录程序至智能屏进行更新升级。
OV2640代码：
五、购买链接
（1）T5L0芯片参考价：20 元；
（2）淘宝OV2640模组参考价：约5.7元；
购买链接：
https://www.1688.com/chanpin/-6F7632363430C4A3D7E9.html
https://detail.1688.com/offer/586549172365.html?spm=a261b.2187593.0.0.490c846cNWTr3t
