T5L ASIC
典型人机交互应用,迪文推出设计了GUI和应用高度整合的双核T5L系列芯片:T5L0、T5L1、T5L2、T5L3。
该系列芯片采用工业应用最广泛、量产时间最久、久经考验的8051内核,在保留8051实时性好、IO速度快、稳定可靠的基础上,通过定向的性能增强、裁剪,优化代码处理、扩展SFR总线、增加硬件数学处理器,大幅度提升8051储存器访问和计算能力,芯片性能更贴合应用实际,实现整体方案的高性价比。
  • T5L0
  • T5L1
  • T5L2
  • T5L3
芯片特点
系列性能特点

T5L0

CPU性能:

双8051核,主频250MHz。


显示性能:

1.内置高速显存,2.4 GB/S带宽,最高支持24bit 1920*1080分辨率画面流畅显示;

2.2D硬件加速,JPEG解压缩速度高达200fps@1280*800;

3.2路10bit 800KHz DC/DC 控制器,简化LED背光、模拟电源设计并节约成本和空间。


外设:

1.1路 15bit 32Ksps PWM数字功放驱动扬声器;

2.支持电阻或电容触摸屏,灵敏度可调节,支持最快400Hz触控打点速度;

3.22个IO,4路UARTs,1路CAN接口,7路12bit ADC,2路PWM。


数据处理:

1.64kBytes代码空间,32kBytes 片内RAM;

2.64bit 整数型数学运算单元(MDU),包括64bit MAC和64bit 除法器;

3.内置软件WDT,3个16bit Timers,12路中断信号支持最高四级中断嵌套。


存储器:

1Mbytes片内Flash,迪文专利加密技术,确保代码和数据安全。


其他:

1.-40/+85℃ 工作温度范围(可定制-55℃~105℃ 工作温度范围IC)。

2.0.4mm eLQFP128封装。

1Mbytes Flash,1Mbytes SRAM,3Mbytes VRAM,40nm工艺,最大分辨率1024*768,18位色。基本频率206.4MHz,最高频率353.9MHz。

T5L1

1Mbytes Flash,1Mbytes SRAM,3Mbytes VRAM,55nm工艺,最大分辨率1366*768,24位色。基本频率206.4MHz,最高频率353.9MHz。

T5L2

1Mbytes Flash,1.5Mbytes SRAM,6Mbytes VRAM,40nm工艺,最大分辨率1920*1080,24位色。基本频率206.4MHz,最高频率353.9MHz。

T5L3

双8051+32bit DSP+VPU+内置DDR和Flash;

USB、MIPI、UART、ADC、24bit音频DAC、CAN、RTC等丰富的外设。

最大4096*2048分辨率,24bit显示;支持2K HD流媒体播放。


系列性能特点

T5L0

CPU性能:

双8051核,主频250MHz。


显示性能:

1.内置高速显存,2.4 GB/S带宽,最高支持24bit 1920*1080分辨率画面流畅显示;

2.2D硬件加速,JPEG解压缩速度高达200fps@1280*800;

3.2路10bit 800KHz DC/DC 控制器,简化LED背光、模拟电源设计并节约成本和空间。


外设:

1.1路 15bit 32Ksps PWM数字功放驱动扬声器;

2.支持电阻或电容触摸屏,灵敏度可调节,支持最快400Hz触控打点速度;

3.22个IO,4路UARTs,1路CAN接口,7路12bit ADC,2路PWM。


数据处理:

1.64kBytes代码空间,32kBytes 片内RAM;

2.64bit 整数型数学运算单元(MDU),包括64bit MAC和64bit 除法器;

3.内置软件WDT,3个16bit Timers,12路中断信号支持最高四级中断嵌套。


存储器:

1Mbytes片内Flash,迪文专利加密技术,确保代码和数据安全。


其他:

1.-40/+85℃ 工作温度范围(可定制-55℃~105℃ 工作温度范围IC)。

2.0.4mm eLQFP128封装。

1Mbytes Flash,1Mbytes SRAM,3Mbytes VRAM,40nm工艺,最大分辨率1024*768,18位色。基本频率206.4MHz,最高频率353.9MHz。

T5L1

1Mbytes Flash,1Mbytes SRAM,3Mbytes VRAM,55nm工艺,最大分辨率1366*768,24位色。基本频率206.4MHz,最高频率353.9MHz。

T5L2

1Mbytes Flash,1.5Mbytes SRAM,6Mbytes VRAM,40nm工艺,最大分辨率1920*1080,24位色。基本频率206.4MHz,最高频率353.9MHz。

T5L3

双8051+32bit DSP+VPU+内置DDR和Flash;

USB、MIPI、UART、ADC、24bit音频DAC、CAN、RTC等丰富的外设。

最大4096*2048分辨率,24bit显示;支持2K HD流媒体播放。

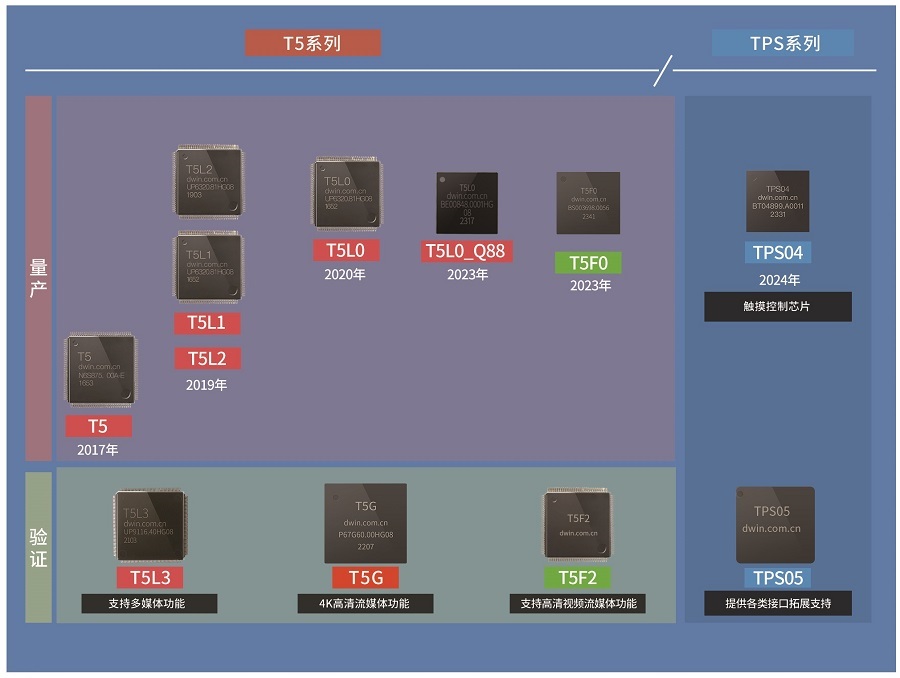

型号量产年份工艺 特点

T5L0

2020HLMC40nm

适用于中小尺寸显示方案,最高分辨率1024*768。

T5L12019HLMC55nm

适用于中小尺寸显示方案,最高分辨率1366*768。

T5L22019SMIC40nm

适用于大尺寸显示方案,最高分辨率1920*1080。

T5L32021SMIC40nm

适用于多媒体显示方案,最高分辨率4096*2048。


型号量产年份工艺 特点

T5L0

2020HLMC40nm

适用于中小尺寸显示方案,

最高分辨率1024*768。

T5L12019HLMC55nm

适用于中小尺寸显示方案,

最高分辨率1366*768。

T5L22019SMIC40nm

适用于大尺寸显示方案,

最高分辨率1920*1080。

T5L32021SMIC40nm

适用于多媒体显示方案,

最高分辨率4096*2048。
