病床呼叫系统解决方案
针对医疗、护理、康复等行业对讲需求的解决方案。以病床呼叫对讲服务终端为核心，通过护士站电话主机与管理系统、医生电话主机、触摸显示屏、门口分机等终端显示为病患提供所需服务，面向医护人员使用。
产品介绍
产品特点
方案构成
TOP
性能强大
高品质全双工语音对讲
实时调度
后台统计数据
T5L单IC解决方案，简单双面板设计，设备成本低；1个通信主机总线支持最多256个医护终端
基于T5L高速预算能力的高性能软件啸叫抑制能力，双MIC、双扬声器布线更灵活、更高灵敏度，为用户提供更好的通话体验
FSK调制模式，轻松实现直流电源载波通信，便于两线制布线；支持高品质主机广播，实现背景音乐播放和TTS报号；支持在线升级文件和终端设备应用程序
终端和PC机之间RMA存储器交互方式，方便系统二次开发；基于DGUS软件，客制化开发炫酷、高效、便捷

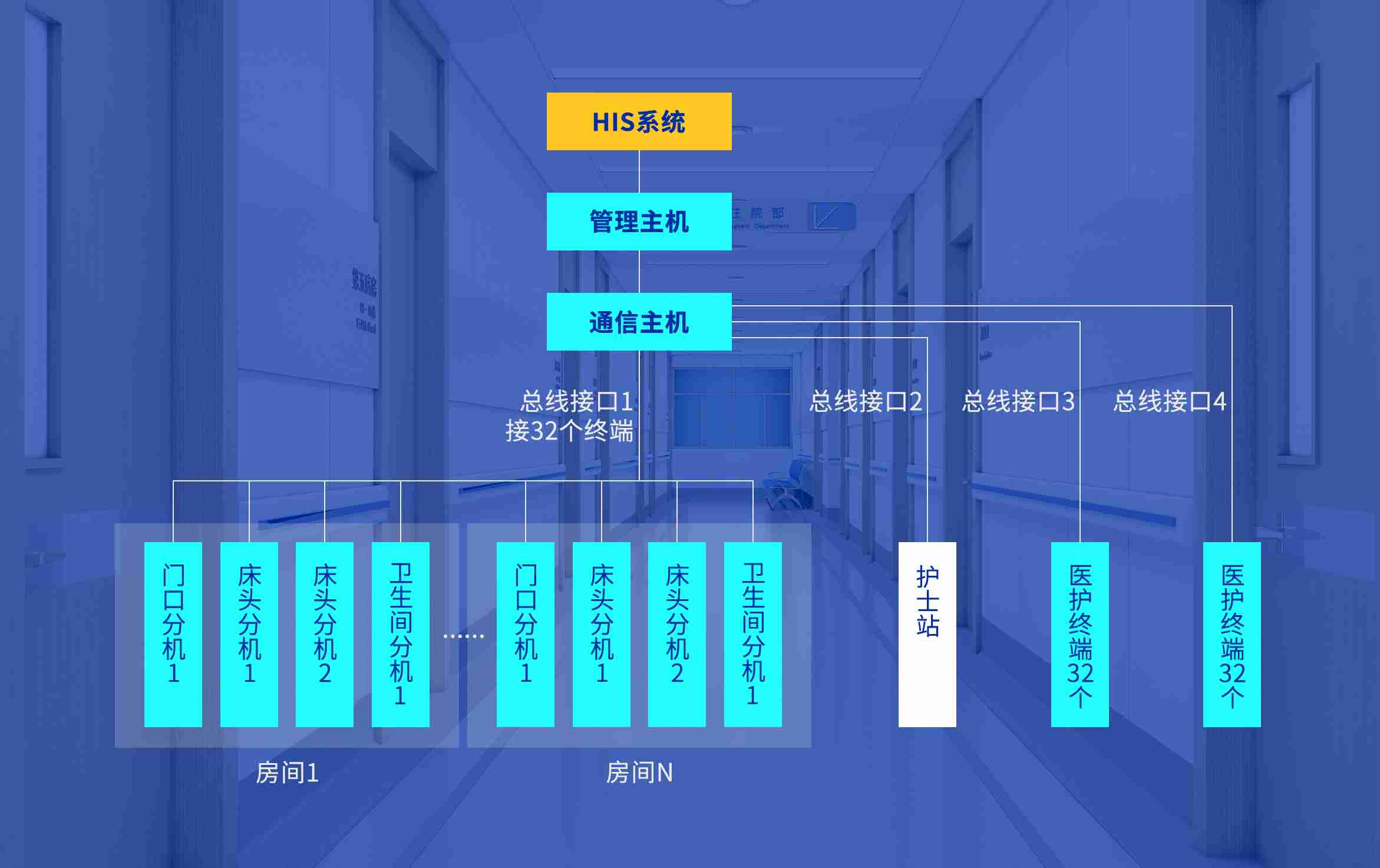

架构图
架构图

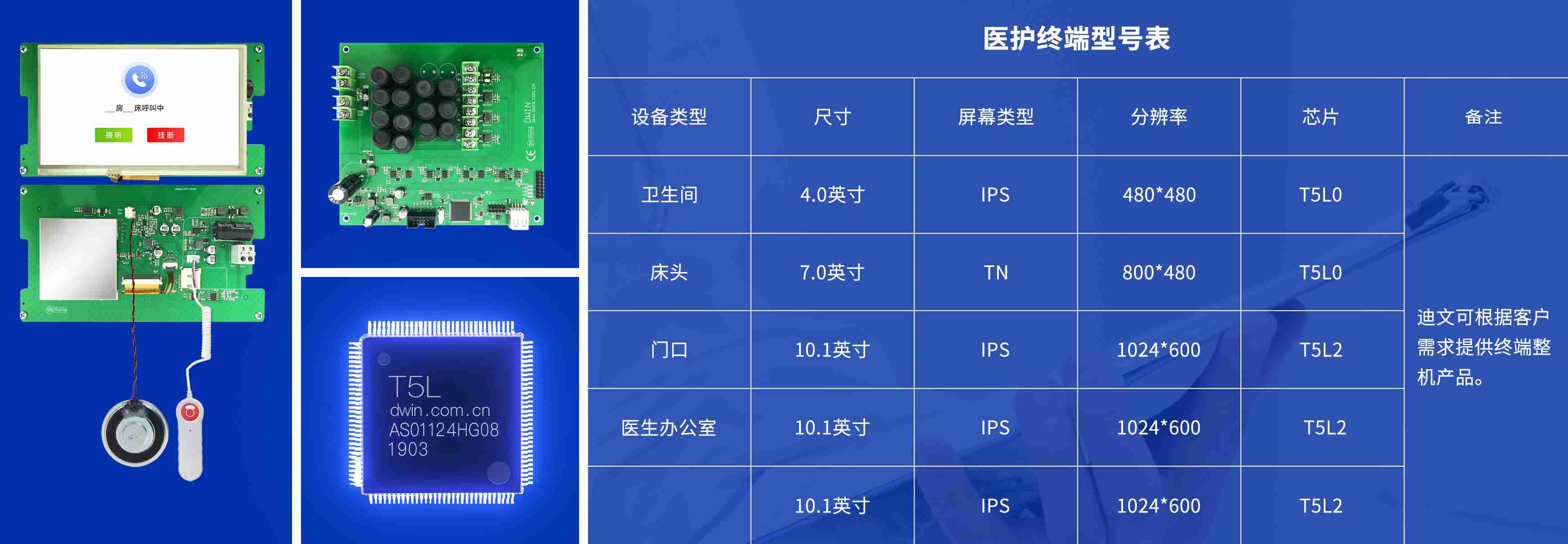

设备类型尺寸屏幕类型和分辨率ASIC平台备注设备类型尺寸屏幕类型和分辨率ASIC平台备注
卫生间4.0IPS，480*480T5L1方屏，86盒门口7.0IPS，1024*600T5L2方屏，86盒
4.1IPS，720*720T5L1方屏，88盒，Incell电容触摸屏
8.0IPS，1024*768T5L2方屏，88盒，Incell电容触摸屏
床头4.3EWTN，480*272T5L1成本最低
9.7IPS，1024*768T5L2成本最低
4.3IPS，800*480T5L1

10.1IPS，1024*600T5L2
5.0IPS，854*480T5L1

10.1IPS，1280*800T5L2消费类屏
5.0IPS，1280*720T5L2Incell电容触摸屏
10.4EWTN，800*600T5L1
7.0EWTN，800*480T5L1成本最低
12.1IPS，1280*800T5L2消费类屏
7.0IPS，1024*600T5L2
护士站7.0IPS，1024*600T5L2
7.0IPS，1280*800T5L2消费类屏7.0IPS，1280*800T5L2
走廊屏电视或显示器1280*800、1366*768
T5L2用T5L2+ADV7123设计VGA接口10.1IPS，1024*600T5L2消费类屏





10.1IPS，1280*800T5L2





18.5IPS，1366*768T5L2

设备类型尺寸屏幕类型和分辨率ASIC平台备注
卫生间4.0IPS，480*480T5L1方屏，86盒
4.1IPS，720*720T5L1方屏，88盒，Incell电容触摸屏
床头4.3EWTN，480*272T5L1成本最低
4.3IPS，800*480T5L1
5.0IPS，854*480T5L1
5.0IPS，1280*720T5L2Incell电容触摸屏
7.0EWTN，800*480T5L1成本最低
7.0IPS，1024*600T5L2
7.0IPS，1280*800T5L2消费类屏
走廊屏电视或显示器1280*800、1366*768
T5L2用T5L2+ADV7123设计VGA接口
门口7.0IPS，1024*600T5L2方屏，86盒
8.0IPS，1024*768T5L2方屏，88盒，Incell电容触摸屏
9.7IPS，1024*768T5L2成本最低
10.1IPS，1024*600T5L2
10.1IPS，1280*800T5L2消费类屏
10.4EWTN，800*600T5L1
12.1IPS，1280*800T5L2消费类屏
护士站7.0IPS，1024*600T5L2
7.0IPS，1280*800T5L2
10.1IPS，1024*600T5L2消费类屏
10.1IPS，1280*800T5L2
18.5IPS，1366*768T5L2

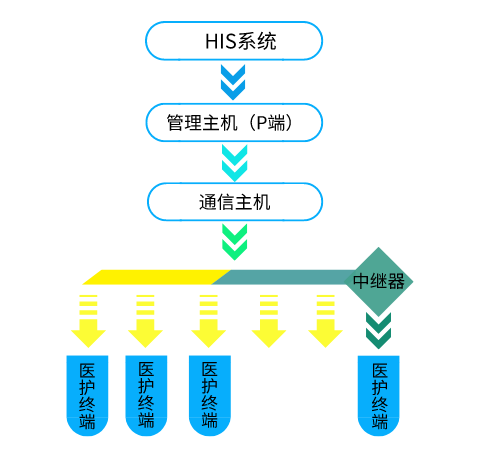

整个系统包括4类设备：
1.管理主机
管理主机是运行在PC机上的医护系统管理软件，是整个系统的管理核心，主要完成两个功能：A.把HIS系统的信息发布到医护终端上；B.处理语音系统的报警、呼叫、对讲和广播事务。
2.通信主机
管理主机负责管理主机和医护终端之间的网络通信。通过USB接口，以6.4512Mbps速度和管理主机通信；同时在FSK总线网络上以1.34Mbps速度通信组网，交换管理主机和医护终端的信息。
3.医护终端
医护终端本质就是远端的DGUS2屏，用户可以基于 OS CPU 自行开发各种应用，推荐：
4.中继器
当网络通信距离远信号变差时，通过中继器来提升信号质量，确保网络的可靠连接。
