基于COF屏的便携式监护仪方案，采用T5L0芯片作为整机监测显示的控制中心，由EDG、SpO2等传感器进行电信号采集，经T5L0芯片识别、放大和滤波处理，分析计算出当前参数值，驱动实时显示参数变化，并与参考电平做比较判断，对人体参数变化进行监督报警。如出现范围偏差，自动发出语音警报提示。
演示视频

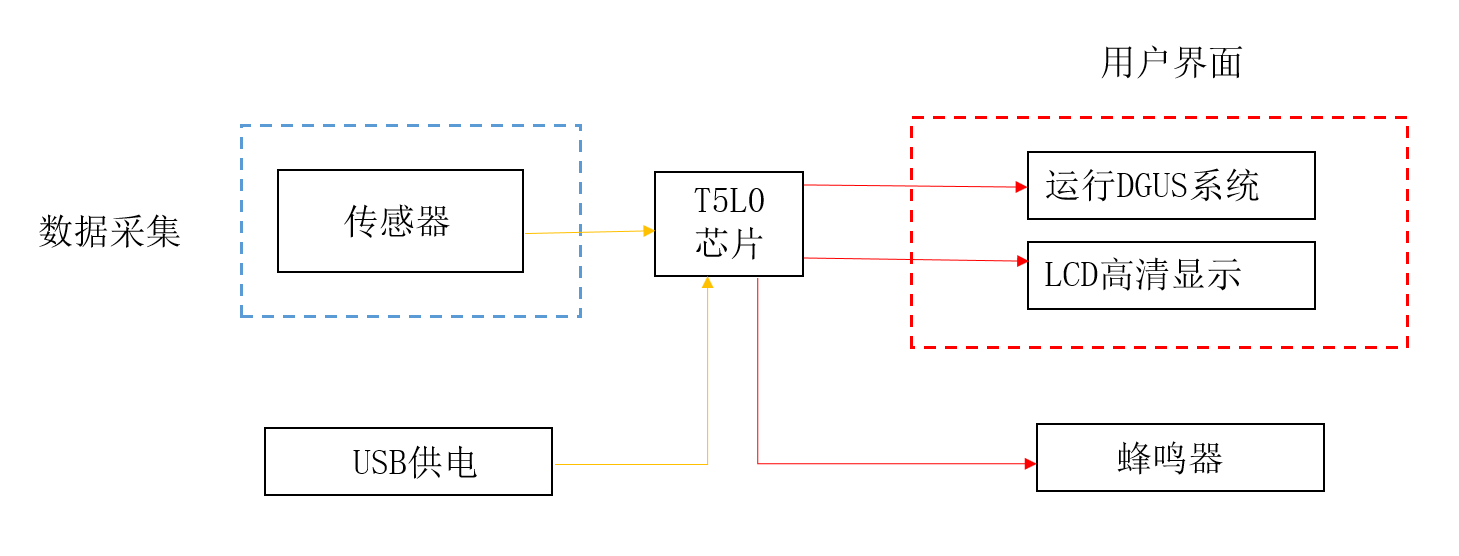

一、方案框图
二、资料下载
方案完整资料包下载可前往迪文开发者论坛获取：http://inforum.dwin.com.cn:20080/forum.php?mod=viewthread&tid=5796&extra=page%3D2
三、方案简介
界面设置

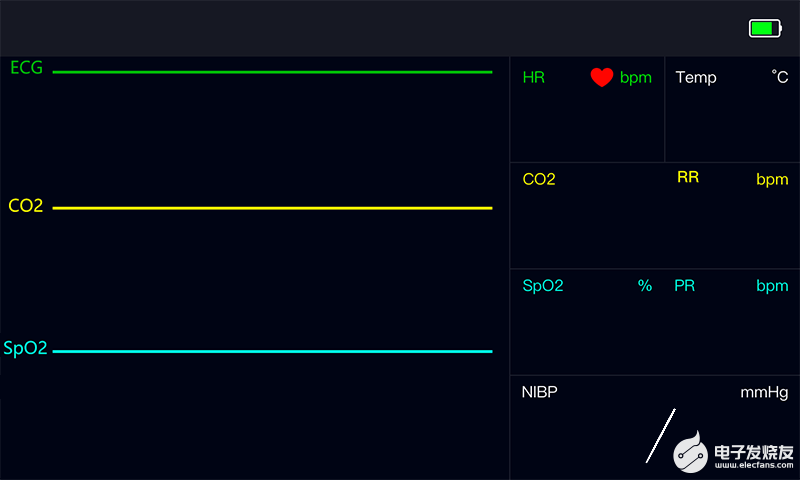

首先按照项目的要求，设计一个背景界面，背景图片如下图所示。

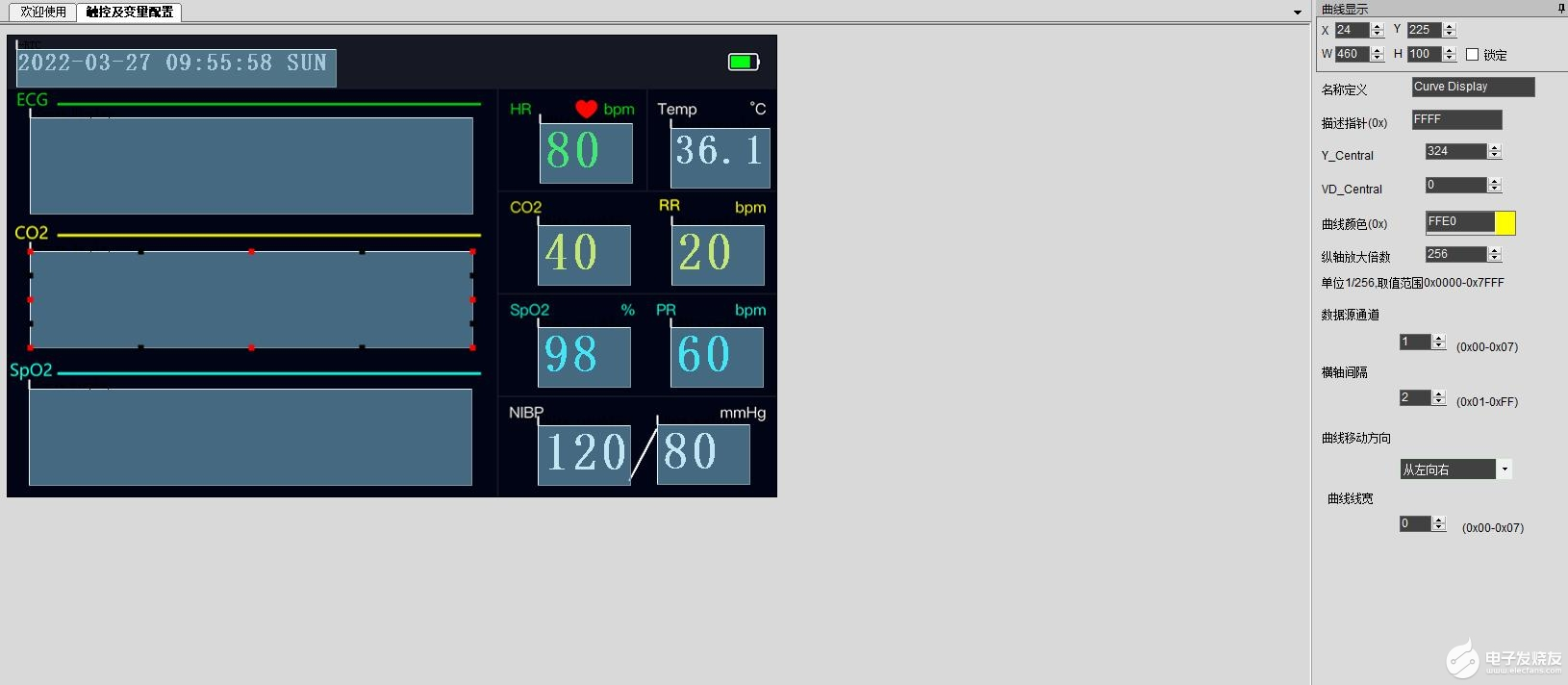

然后根据背景图片设置RTC控件、文本显示控件，界面设计如下图所示。

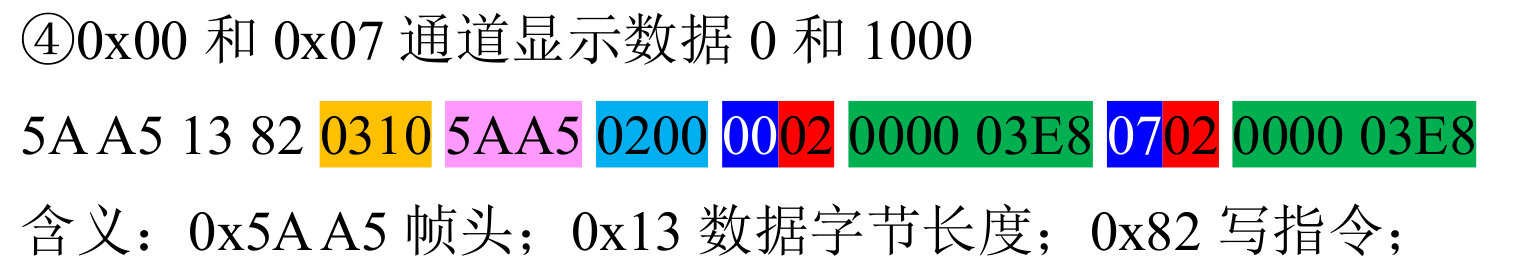

其次，添加对应的变量值，给对应的控件上传数据。其中，曲线控件配置如下。
软件程序主要函数
心电波形数据和二氧化碳波形数据绘制，让屏幕重复显示。主要代码如下：
void ecg_chart_draw()
{
float val;
static uint8_t point1 = 0, point2 = 0;
uint16_t value = 10;
uint8_t i = 0;
uint16_t temp_value = 0;
for(i = 0;i < X_POINTS_NUM;i++)
{
val = (float)t5l_read_adc(5);
value = (uint16_t)(val / 660.0f + 0.5f);
t5l_write_chart(0, ecg_data[point1], co2_data[point2], value);
write_dgusii_vp(SPO2_ADDR, (uint8_t *)&value, 1);
delayms(12);
point1++;
IF(point1 >= 60)
{
point1 = 0;
}
point2++;
if(point2 >= 80)
{
point2 = 0;
}
}
}
四、用户开发体验
“对于迪文的ASIC方面的开发，其实非常简单，只要玩过51单片机的，基本看一遍教程就会了。使用官方提供的库，然后让OS核与屏幕核通信就可以了。”
“这个OS核性能还是不错的，ADC采集的速度也够快，曲线画的也是非常流畅的，还没尝试过7个通道同时画的效果，曲线控件应该是最占用CPU的控件了，说实话这个价格一个屏幕一个双核MCU性价比真的非常高了，后续有新项目确实可能会考虑用迪文屏，成本可以大大把控。”
“一开始使用DWIN DGUS其实很难受，用不习惯，不过经过几天的熟练，感觉还不错。希望能够继续优化吧，期待迪文屏更好的体验！更多教程，大家可以上官网或者论坛看！”
