基于T5L0的中频电刺激方案

中频治疗仪工作原理

中频治疗仪为低频调制中频治疗仪,利用中频振荡发生器产生的中频信号,中频电流被低频电流调制后,其幅度和频率随低频电流的幅度和频率而变化的电流称为调制中频电流,因此调制中频电流兼有低频电和中频电两种电流各自的特点和治疗作用。可用于模拟传统的中医针灸效果,采用电刺激的方法进行治疗,作用于神经节,可产生反射作用,具有收缩肌肉、舒筋活血、镇痛等作用。


迪文中频治疗仪方案

整个方案采用迪文双核T5L0作为整机的控制中心,GUI核0代码实现人机交互,通过OS核的PWM和AD反馈控制不同档位、模式的中频脉冲治疗波输出。支持人体接触检测、低电量自动报警等功能。

2

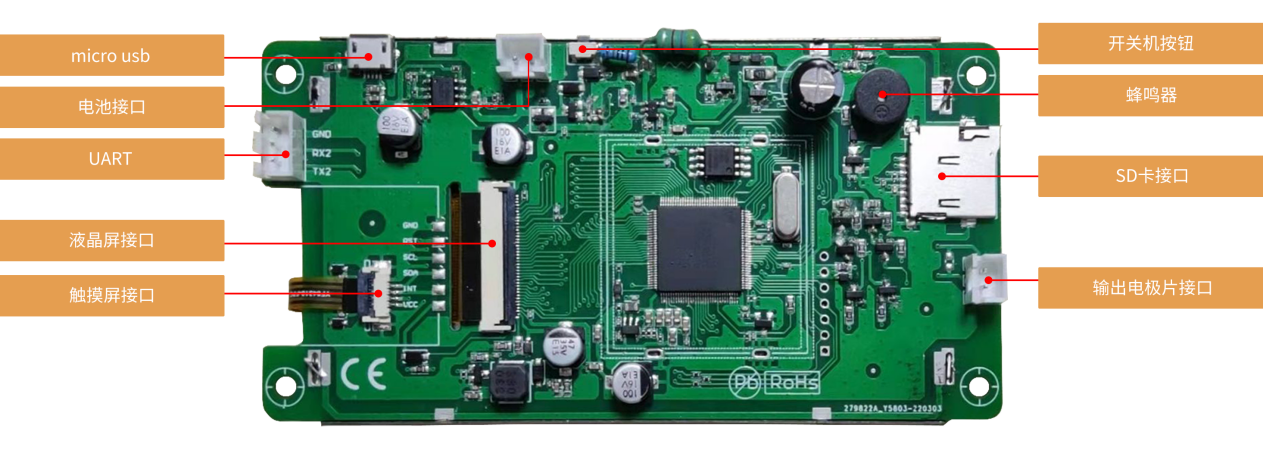

1.1 迪文中频治疗仪方案

方案特点

1.多档位频率精确可调:支持最大1700档可调强度,1~10KHz可调中频输出频率,以及10~480Hz调制频率;

2.输出模式自定义:通过SD卡修改配置文件,可以自定义各个模式的工作频率;

3.界面元素丰富:DGUSII界面零代码二次开发,可以实现工作强度、模式、时间的设定和显示,以及亮度调节、自动熄屏时间设定、开机动画、屏保动画效果等;

4.充电式:内置可充电锂电池,搭配Mini USB充电接口。

3

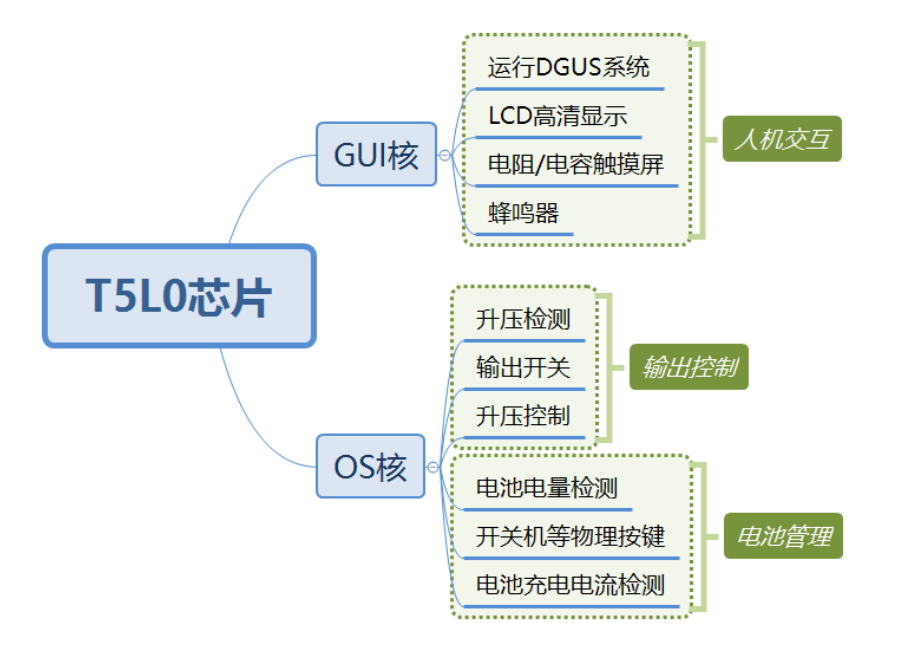

1.2 迪文中频治疗仪方案框图

方案优势

1)单芯片解决方案;

2)双核芯片,GUI核支持0代码上位机设计工程界面;OS核升压、输出控制专利,不需要变压器;

3)支持4.3寸~10.4寸等多种尺寸、分辨率的显示方案;

4)内置16MB的FLASH,可扩展至176MB,可存储多张图片,将触摸和显示设计成大图标,方便中老年及视力不好的人群使用,背光可调屏幕亮度;

5)智能电池管理,低电量充电提醒,关机提示。

.jpg

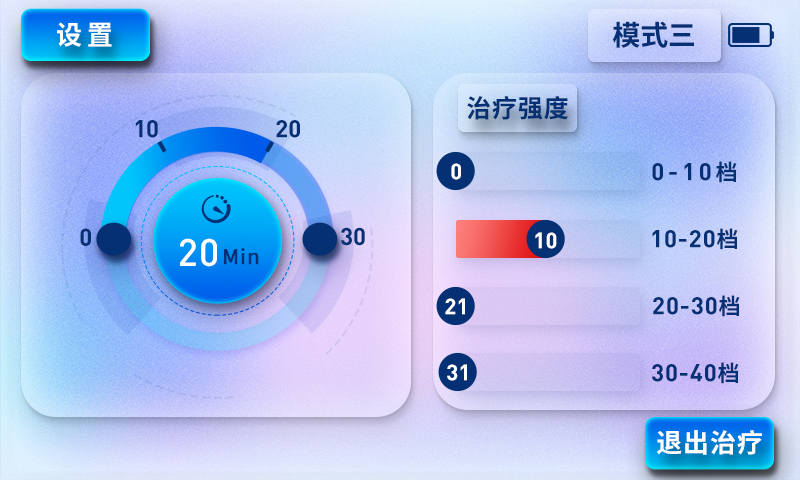

1.3 用户界面示例


演示视频
